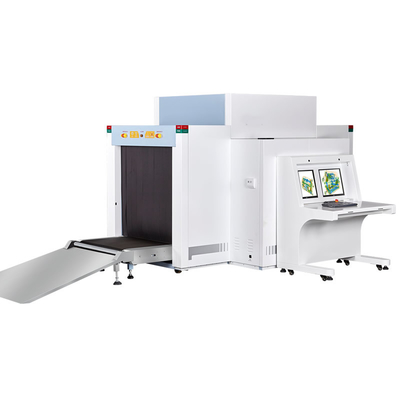

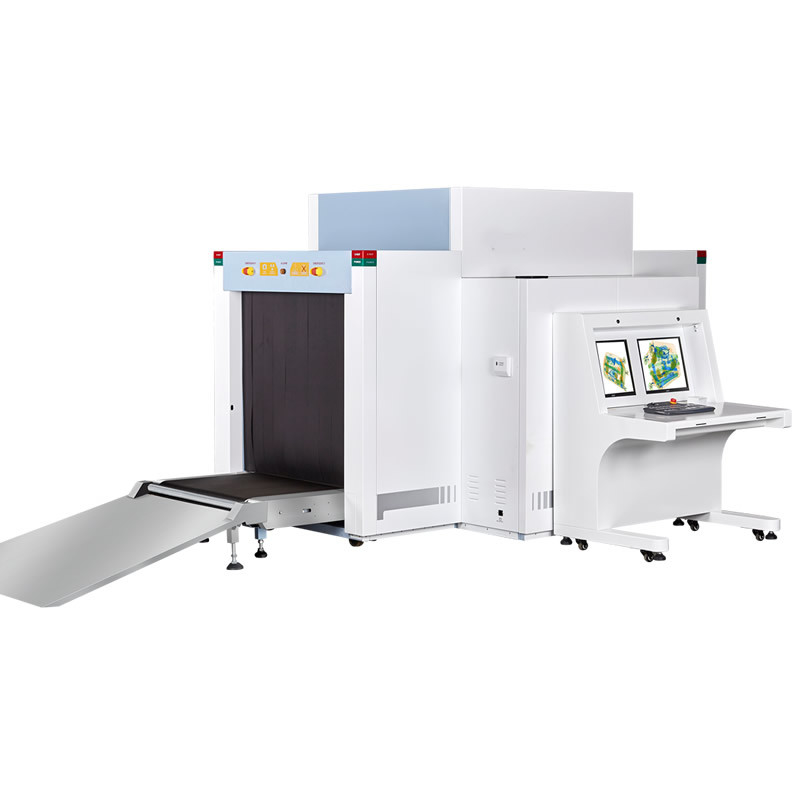

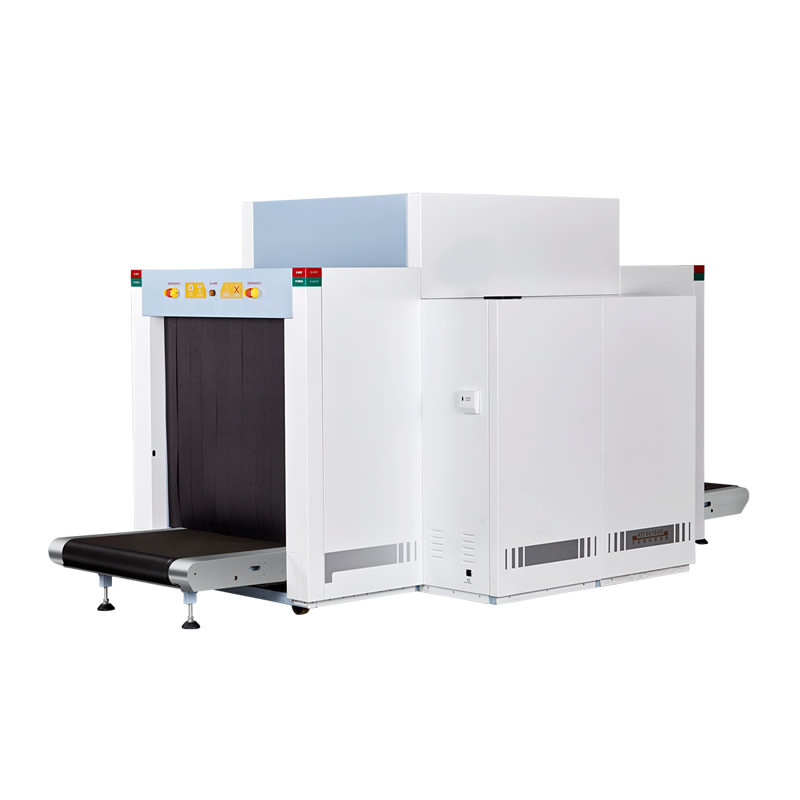

Μηχανή ακτινοβολίας για αποσκευές, αεροδρόμιο και σταθμό μετρό Συστήματα ασφαλείας ακτινοβολίας
Ειδικές προδιαγραφές
ΛΟΤ Α: ΕΝΑΙΡΩΤΗΤΑ ΧΡΟΝΙΚΟΥ ΤΡΑΜΠΟΥ ΧΡΟΝΙΚΟΥ
Το σύστημα ελέγχου με ακτίνες Χ που καθορίζεται στο παρόν έχει σχεδιαστεί για να απαγορεύει την εισαγωγή λαθρεμπόμενων υλικών, όπλων, εκρηκτικών, επικίνδυνων αντικειμένων,ουσίες και συσκευές στις αποσκευές/στο είδος συσκευασίαςΤο προτεινόμενο σύστημα που θα καλύπτεται από τις προδιαγραφές αυτές θα επιτρέψει στο προσωπικό ασφαλείας να εξετάζει αποσκευές, πακέτα και φορτίο για να διασφαλίσει ότι δεν υπάρχουν αντικείμενα λαθρεμπορίου, όπλα, εκρηκτικά,επικίνδυνα αντικείμενα, οι ουσίες και οι συσκευές μεταφέρονται σε περιορισμένη περιοχή ασφαλείας / αεροσκάφος.
Γενικά
1400-17 mm (εύρος) x 1600-1900 mm (ύψος)
- πλάτος συστήματος < 2820 mm
- μήκος συστήματος < 7,788 mm
- Υψόμετρος συστήματος < 3,321 mm
- Υψόμετρο μεταφοράς < 285 mm
- Το σύστημα πρέπει να τοποθετείται σε βαριά ρόστερ για ευκολότερη μετακίνηση
- Ανάλυση καλωδίου: Πρέπει να είναι σε θέση να απεικονίζει σε κάθε κατεύθυνση ένα μη μονωμένο στερεό καλωδίου χαλκού 36 αμερικανικού μεγέθους καλωδίου (AWG) / 40 πρότυπου μεγέθους καλωδίου (SWG) ή καλύτερου.
- Σιδηρουργική διείσδυση: θα πρέπει να είναι σε θέση να λαμβάνει εικόνες τουλάχιστον 28 mm από σιδηρουργικές διείσδυσεις.
- Ταχύτητα μεταφορέα: 0,20m/s ± 10% σε κάθε κατεύθυνση (προτιμάται η προσαρμογή της ταχύτητας μεταφορέα από τον χειριστή)
- Φορτίο μεταφορέα > 3000 kg, ακόμη και σε 220V
- Μεταγωγικός κινητήρας: πρέπει να είναι απαλλαγμένος από συντήρηση (τύπος κινητήρα που χρησιμοποιείται, π.χ. σφραγισμένο τύμπανο κλπ.)
- Τύπος μεταφορέα: βαρέοι κυλίνδροι από χάλυβα που υποβοηθούνται από ισχύ.
- Δείκτης: Δύο/περισσότεροι αριθμοί οθονών 24 ιντσών TFT/LCD/LED (Αποφασιστικότητα 1024 x 768 ή μεγαλύτερη)
- Σύνδεση δικτύου: προτιμάται η παροχή για τη σύνδεση του μηχανήματος σε ένα τυποποιημένο δίκτυο LAN και ο προμηθευτής πρέπει να δηλώνει τη διαθεσιμότητα.
- Δυναμικό: 230V ± 20V, εναλλασσόμενο ρεύμα, 50/60 Hz
- Σε περίπτωση αιφνίδιας διακοπής ρεύματος, το σύστημα πρέπει να επαναλαμβάνει τη λειτουργία του αυτόματα, χωρίς την απαραίτητη εκκίνηση.
Ηλεκτρονικός υπολογιστής συστήματος ακτίνων Χ
- Οι υπολογιστές και το λειτουργικό σύστημα θα πρέπει να είναι ελεύθερα διαθέσιμα για εύκολη συντήρηση/αντικατάσταση.
- Το σύστημα πρέπει να παρέχεται με προεγκατασταμένο λογισμικό λειτουργίας και τις σχετικές εφαρμογές.ιδιοκτησιακό όνομα λογισμικού & έκδοση)
Γεννήτριες ακτίνων Χ
- Το σύστημα θα πρέπει να υποστηρίζει δύο ανεξάρτητες γεννήτριες ακτίνων Χ, η καθεμία (H-V) με τις ακόλουθες προδιαγραφές:
- Ψύξη: Σφραγισμένο λάδι με βιαστικό αέρα
- Προστασία: πρέπει να υπάρχει προστασία κατά της υπερφόρτωσης/αύξησης ισχύος/υπερισσότερης θερμοκρασίας.εξοπλισμός τροφοδοσίας, συστήματα υπολογιστών, τερματικό εξοπλισμό κλπ.
Σύστημα ανίχνευσης
- Πολλαπλή ενέργεια (2 συστοιχίες ανιχνευτών: υψηλή και χαμηλή ενέργεια) για κάθε προβολή (διπλή)
- Διάταξη ανιχνευτών: σε σχήμα L
Απόδοση εικόνας
- Ζουμ: Το σύστημα πρέπει να είναι σε θέση να λειτουργεί με ζουμ στην εικόνα περιστροφής σε 8X ή περισσότερο σε στατική λειτουργία.
- Προσαρμογή της αντίθεσης: Το σύστημα πρέπει να είναι σε θέση να εκτελεί προσαρμοστική προσαρμογή της αντίθεσης σε εικόνα που περιστρέφεται.

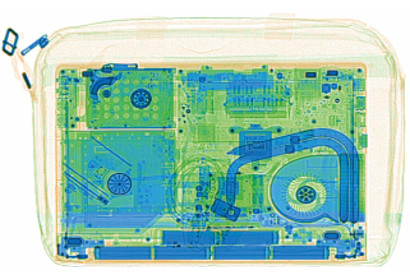

- Διακρίσεις οργάνων/ανεργανικών: Το σύστημα πρέπει να είναι ικανό να διακρίνει μεταξύ οργανικών και ανόργανων υλικών.
- Η απόκλιση της δέσμης ακτίνων Χ πρέπει να είναι τέτοια ώστε να εμφανίζεται η πλήρης εικόνα του μέγιστου μεγέθους της σακούλας χωρίς γωνιακές διακοπές.
- Εάν το μηχάνημα αποτύχει να διεισδύσει σε ένα συγκεκριμένο αντικείμενο, τότε πρέπει να παράγεται συναγερμός (όπως οπτικός, έτσι και ηχητικός) για να ενημερωθεί ο χειριστής, μέχρις ότου ο συναγερμός διαγραφεί χειροκίνητα.
- Το μηχάνημα πρέπει να είναι σε θέση να ανακαλεί και να ανακτά τουλάχιστον 05 ή περισσότερες προηγούμενες εικόνες.
Επεξεργασία εικόνας
- Το σύστημα πρέπει να συνδυάζει όλες τις επεξεργασίες εικόνων (δηλ. μαύρο και άσπρο, μεταβλητό γκάμα, ανόργανο, οργανικό) με τη δυνατότητα βελτιστοποίησης εικόνας.Η λειτουργία αυτή θα επιτρέψει στον χειριστή να εμφανίζει την βέλτιστη αντίθεση και την υψηλότερη ανάλυση λεπτομερειών για όλα τα υλικά και τις πυκνότητεςΗ λειτουργία αυτή πρέπει να είναι διαθέσιμη χωρίς να χρειάζεται να επαναπρογραμματίζονται τα πλήκτρα.Η λειτουργία πληκτρολογίου πρέπει να είναι φιλική προς το χρήστη για να ενεργοποιεί/αποκλείει τις δυνατότητες του λογισμικού, χωρίς να χρειάζεται να επανεκκινήσει το σύστημα.
- Το σύστημα θα πρέπει να μπορεί να χρησιμοποιεί πρόσβαση με ένα μόνο κουμπί στην επεξεργασία εικόνας. The machine should have features of multi energy X-Ray imaging facility where materials of different atomic number will be displayed in different colours to distinguish between organic and inorganic materialsΜε αυτή τη μέθοδο θα πρέπει να είναι δυνατή η διάκριση οργανικών υλικών υψηλής πυκνότητας, συμπεριλαμβανομένων των εκρηκτικών.Το μηχάνημα θα πρέπει να έχει μεταβλητό χρώμα ή απομάκρυνση υλικού για να διευκολύνει τον χειριστή να παρακολουθεί εικόνες οργανικών υλικών για πιο προσεκτική εξέταση.Όλα τα ύποπτα αντικείμενα (εκρηκτικά, υλικά υψηλής πυκνότητας, ναρκωτικά) θα πρέπει να εμφανίζονται σε πραγματικό χρόνο σε μία μόνο οθόνη (θα πρέπει να εμφανίζονται σε διαφορετικά χρώματα με συναγερμό).
- Προτιμάται η διαθεσιμότητα προγραμματιζόμενων θερμών πλήκτρων για την επεξεργασία εικόνας.
- Το σύστημα θα πρέπει να είναι σε θέση να αρχειοθετεί σε συμπαγείς δίσκους (γραπτό CD / flash drive)
- Το μηχάνημα θα πρέπει να είναι σχεδιασμένο έτσι ώστε η βελτίωση του λογισμικού να μπορεί εύκολα να εφαρμοστεί για να φροντίζει για τις νέες τεχνικές επεξεργασίας εικόνας και αναγνώρισης μοτίβων.
Αρχειοθέτηση εικόνας
- Το σύστημα θα πρέπει να περιλαμβάνει χειροκίνητη αρχειοθέτηση εικόνων και ανάκτηση σε ιδιόκτητη, μη εμπορική ή εμπορική μορφή και θα πρέπει να έχει τη δυνατότητα αρχειοθέτησης τουλάχιστον 4000 εικόνων.
- Το σύστημα θα πρέπει να περιλαμβάνει αυτόματη αρχειοθέτηση εικόνων σε ιδιόκτητη, μη εμπορική μορφή για αυξημένη ασφάλεια και θα πρέπει να υπάρχουν διατάξεις για την αποθήκευση εικόνων σε εμπορικές μορφές.
Ανίχνευση απειλής
- Το σύστημα θα πρέπει να περιλαμβάνει σήμα προειδοποίησης για τα όρια υψηλής πυκνότητας που βοηθούν τον χειριστή.
- Το σύστημα θα πρέπει να περιλαμβάνει την υποστήριξη του χειριστή
Περιβαλλοντικές απαιτήσεις
- Θερμοκρασία αποθήκευσης: 0:C έως 50:C
- Θερμοκρασία λειτουργίας:0: Κελσίου έως 40: Κελσίου
- Σχετική υγρασία: έως 95% μη συμπυκνωτική
Υγεία και Ασφάλεια
- Το σύστημα πρέπει να συμμορφώνεται με όλους τους ισχύοντες διεθνείς κανονισμούς υγείας και ασφάλειας, συμπεριλαμβανομένων των συστημάτων ακτινογραφίας των ΗΠΑ FDA (Ομοσπονδιακό Πρότυπο 2.1-CFR 1020.40).1mR/hr(1μSv/hr) σε επαφή με εξωτερικά πάνελΗ διαρροή ακτινοβολίας μετράται με συσκευή που εμποδίζει τη διάχυση στην πορεία της ακτίνας ακτίνων Χ.
- Το σύστημα πρέπει να είναι εφοδιασμένο με κουμπιά διακοπής έκτακτης ανάγκης.
- Το σύστημα θα πρέπει να είναι εφοδιασμένο με σύστημα ενεργοποιημένο και ακτινοβολία με ακτίνες Χ στους δείκτες στις δύο άκρες της σήραγγας ακτινοβολίας και στον σταθμό εργασίας του χειριστή.
- Το σύστημα πρέπει να διαθέτει σύστημα ασφαλείας κλειδαριού για την αποτροπή της παραγωγής ακτίνων Χ σε περίπτωση απομάκρυνσης κρίσιμου πάνελ.
- Το σύστημα πρέπει να είναι σύμφωνο με τις προδιαγραφές CE, UL, FCC& IEC. Τα πιστοποιητικά πρέπει να επισυνάπτονται στα έγγραφα τεχνικών προδιαγραφών.
- Το σύστημα πρέπει να κατασκευάζεται σε εγκατάσταση πιστοποιημένη σύμφωνα με το πρότυπο ISO 9001:2000 και η πιστοποίηση σχετικά θα πρέπει να συνοδεύεται από τα έγγραφα τεχνικών προδιαγραφών.
- Σε κάθε άκρο της σήραγγας θα πρέπει να υπάρχουν οθόνες ασφαλείας γεμάτες μόλυβδο.
- Το μηχάνημα πρέπει να είναι ασφαλές από φιλμ, δηλαδή οι φωτογραφικές ταινίες δεν πρέπει να καταστραφούν λόγω της εξέτασης με ακτινογραφία.
Απαιτούμενα υποχρεωτικά πιστοποιητικά και εγκαταστάσεις
Γενικά
- Το σύστημα πρέπει να είναι πιστοποιημένο από την TSA και την DFT, συμπεριλαμβανομένης της προβολής εικόνας απειλής (TIP).
- Το σύστημα θα πρέπει να τοποθετήσει τις διακοπτόμενες εικόνες TIP πίσω στην ουρά TIP. Οι διακοπτόμενες εικόνες TIP δεν θα πρέπει να παρουσιάζονται στο επόμενο αντικείμενο σάρωσης.
- Το σύστημα πρέπει να ενσωματώνεται σε πρόγραμμα κατάρτισης χειριστών.
- Το σύστημα θα πρέπει να υποστηρίζει την αγγλική γλώσσα.
Πρόσθετο υλικό
- Πρέπει να παρέχεται πρότυπη επέκταση μεταφορέα (πρέπει να παρέχονται λεπτομέρειες)
- Το σύστημα θα πρέπει να περιλαμβάνει κλειδωτό κουτί οθόνης.
- Το σύστημα θα πρέπει να περιλαμβάνει κλιματιστικό ισχύος/UPS. Το εύρος τάσης θα πρέπει να αντέχει σε 170 ∼ 260V AC 50/60 Hz
Άλλα εξαρτήματα
- Το σύστημα θα πρέπει να περιλαμβάνει ενσωματωμένα εγχειρίδια χειρισμού και συντήρησης.Όλα τα εγχειρίδια (Soft/printed) πρέπει να παρέχονται στην αγγλική γλώσσαΕπιπλέον, το εγχειρίδιο συντήρησης θα πρέπει να περιλαμβάνει προληπτικές / συνήθεις διαδικασίες συντήρησης.
- Το σύστημα θα πρέπει να υποστηρίζει κινητό χειριστή με καλώδιο τουλάχιστον 5 μέτρων.
- Προμηθεύονται εγκεκριμένα κιτ δοκιμών
- Η διαθεσιμότητα προστατευτικής κάλυψης από τρωκτικά και σκόνη θα αποτελέσει πρόσθετο πλεονέκτημα.
Περαιτέρω Πρωταρχική απαίτηση για τον χρήστη
Ελέγχου χειριστή και οθόνης
- Θα πρέπει να υπάρχουν διατάξεις για τα ακόλουθα και για όλους τους ελέγχους που απαιτούνται για τις εγκαταστάσεις επεξεργασίας εικόνας που αναφέρονται ανωτέρω.
- Ενεργοποίηση/Αποκλεισμός εξοπλισμού
- Χ-ακτίνες ενεργοποίηση/αποκατάλειψη
- Ενεργοποίηση/Αποσύνδεση μεταφορέα
- Μεταφορέας προς τα εμπρός/ανάποδα
- Παύση έκτακτης ανάγκης
- Θα πρέπει να υπάρχει διάθεση για την εμφάνιση όλων των σημαντικών πληροφοριών του συστήματος που πρέπει να παρακολουθούνται από τον φορέα εκμετάλλευσης, συμπεριλαμβανομένων των ακόλουθων:
- Χ. ακτίνα
- Χ-Ράι σε ώρες
- Αριθμός επιθεωρήσεων
- Συστήματα συναγερμού και προειδοποίησης για όλα τα σφάλματα του συστήματος
- Ταυτοποίηση του χειριστή/Εναρμόνιση/Αποσύνδεση
- Τα άκαμπτα στρώματα κυλίνδρων μήκους περίπου ενός (01) μέτρου πρέπει να τοποθετούνται και στις δύο πλευρές (προς τα εμπρός και προς τα πίσω) της μεταγωγικής ζώνης, ώστε να διευκολύνεται η ομαλή φόρτωση και εκφόρτωση των αποσκευών/φορτίων.
- Ο μεταφορέας πρέπει να έχει δυνατότητες προόδου και ανάδρομης κίνησης και κατά προτίμηση να τροφοδοτείται από δύο (02) κινητήρες για τα οριζόμενα φορτία.
- Η λειτουργία του συστήματος θα πρέπει να εγγυάται την απουσία παρεμβολών με τον άλλο ηλεκτρονικό εξοπλισμό που λειτουργεί σε κοντινή απόσταση και αντίστροφα.
Εγγύηση και επίπεδο υποστήριξης υπηρεσιών
Γενικά
Το πλήρες σύστημα ακτινογραφίας θα πρέπει να εγγυάται για περίοδο τουλάχιστον δύο (02) ετών από την ημερομηνία επιτυχούς θέσης σε λειτουργία του εξοπλισμού.
Συμφωνία επιπέδου παροχής υπηρεσιών (SLA)
Γεννήτριες ακτίνων Χ: Οι γεννήτριες ακτίνων Χ πρέπει να φέρουν εγγύηση τουλάχιστον πέντε ετών και πώς θα αντικατασταθεί η γεννήτρια (εάν απαιτείται)
Επέκταση της εγγύησης
The maximum down time for an unserviceable module/component which is under warranty should be highly considered during procurement and availability of spares should seriously be looked into for a reasonable MTBF
Θα πρέπει επίσης να παρέχεται λεπτομερής κατάλογος των συνιστώμενων ανταλλακτικών μέχρι το επίπεδο των εξαρτημάτων με τους αριθμούς εξαρτημάτων του κατασκευαστή και τις τρέχουσες τιμές.
Εκπαίδευση
Η κατάρτιση είναι προϋπόθεση για την παράταση της διάρκειας ζωής του συστήματος.
Εξοπλισμός δοκιμής
Είναι επιτακτική ανάγκη να τηρούνται οι απαιτήσεις του ICAO (Διεθνούς Οργανισμού Πολιτικής Αεροπορίας). Θα πρέπει να προμηθεύονται τα αποδεκτά από τον ICAO σετ δοκιμαστικών αντικειμένων κατάλληλα για δοκιμές.
Ο εξοπλισμός δοκιμών πρέπει να είναι ικανός να μετρά τις ακόλουθες τυποποιημένες δοκιμές σύμφωνα με το φύλλο του εγχειριδίου ασφαλείας του ICAO.
- Μονόσύρμα.
- Χρήσιμη διείσδυση
- Η υλική διάκριση
- Απλή διείσδυση
- Χωρική ανάλυση
- Εικόνες λεπτών μετάλλων
Θα πρέπει να παρέχεται και άλλος τυποποιημένος εξοπλισμός δοκιμών, όπως μετρητής έντασης ακτινοβολίας (μετρίασης έντασης ακτινοβολίας).
